1060602 0609 0610 3D列印組裝研習(韋誠做)

材料：

    1. 電源(左) 和電機(右)

    2.打印件(左) 電線等(中) 金屬件(右)

    3.支架(上) 工具(左) 平台(右)

組裝重點：

1.由下往上組裝

2.盡量減少誤差

3.該垂直就要垂直，該平行就要平行

4.金屬鍵鎖緊一點，列印件鎖一點點緊就可以了

5.T型螺母固定方式務必垂直，如下圖

開始組裝

 一開始組裝都還蠻簡單的

開始安裝z軸支架：切記務必垂直底下的x軸支架和平行另外一根z軸支架

   PS.： 因為講義上的內容和實際上有一些誤差，所以組裝完成後，會附上數據和圖片

橫樑的安裝：務必垂直z軸支架

   PS.： 因為講義上的內容和實際上有一些誤差，所以組裝完成後，會附上數據和圖片

斜拉固定：按打印件角度固定，如下圖

料架的組裝方式，如下圖

水平測試～

    PS.：這是什麼來著…抱歉我忘了

Y平台安裝：把材料安裝在平台上，如下圖

固定光軸： 兩根光軸務必平行，並穿過打印件和直線軸承

中間那個小東西先安裝在x軸支架上，再把軸承放上去，會比較方便

因為板子上的孔沒有穿好，所以在安裝的時候兩個直線軸承沒有成一直線，所以在滑動的時候有一點卡卡的，可惜

   皮帶的部分就弄成兩條，中間用束帶連接，以後如果鬆掉了，就可以用束帶綁緊

安裝z軸電機：

電機與打印件的組裝方式如下圖，這樣在裝線的時候會比較美觀

支撐Z軸的打印件：
    注意打印件和Z軸電機的擺放位置，要使光軸和Z軸支架完美垂直，否則作品會有瑕疵

1060609

今天晚一點去，老師說我們這一組的結構歪歪的，只好重新調了~

裝上X軸的時候，發現直線軸承有點卡卡的~
要換一個直線軸承也是一大工程啊~

X軸皮帶安裝：
   其實很簡單，就穿過去再綁個束帶就行了

安裝Y調校平台：
   螺絲→調校平台→彈簧→Y平台→打印件→螺帽

XYZ限位開關：
   裝上去之後不要鎖太緊，等確定之後再鎖緊

安裝電機元件：
   隨便裝，固定就好

安裝噴嘴：
   彈簧壓下去是為了方便換材料，不過裡面有一個小零件要記得裝，不然壓下去會爆開

接線與布線：
   終於到了最後階段--接線與布線，接下來就照著圖接吧  (17 18 19 20看下面)

※※※17 18 19 20如下圖安裝

接上電，螢幕跑出來，成功了!!!
簡體中文介面，很直覺

1060610

安裝Y平台玻璃板：
   貼上膜後，用長尾夾固定在Y平台上

切片軟體Cura安裝：

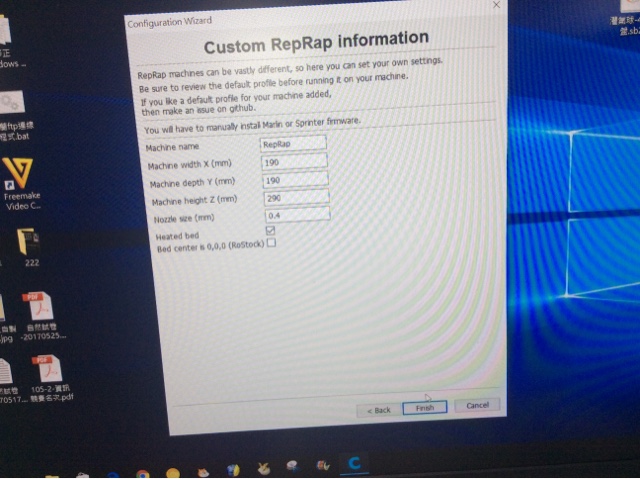

   安裝後要設定一些東西，以我們今天組裝的機器為例，X、Y、Z最高可以達到200、200、300，但是設定190、190、290就好了

   噴嘴孔徑(Nozzle size)設定0.4mm

層厚：以0.05為倍數(0.05、0.1、0.2、0.4 ......)，影響成品的精細度
壁厚：以噴嘴孔徑(0.4)為倍數(0.4、0.8、1.2 ......)
填充密度：20%最為適當，影響成品的堅固度
列印溫度：視材質而定，我們使用的材質200度最適當
支撐：Touching buildplate的支撐只會連結能與列印平台相接的懸空部分，everywhere則不只連    結能與列印平台相接的懸空部分，還可在物件外表上或是內部長支撐。
黏附平台：Raft(棧板)是在物件底部與平台之間再額外建構一層網格架；Brim (側裙)是指從物    件第一層向外延伸多印幾圈塑料，來增加物件底面積以加強物件與平台間的附著力，漸少翹    曲發生。

理線~~

歸零XYZ：
   X：限位開關已經固定，但要注意噴嘴不要超出平台
   Y：限位開關尚未固定，將平台向後拉，但不要超出平台，就是理想距離
   Z：限位開關尚未固定，確保平台與噴嘴之間剛好能夠滑動一張A4紙，滑動時紙張略微受到阻力，但仍然能夠自如地從間隙中抽出

插入SD卡後就會跳出檔案，但我們要先裝線

裝線前要先預熱，看材質選擇PLA或ABS

把線切成吸管狀，較好放入

裝線中~~

出來了~ 出來了~ 好興奮啊

列印中...

印好之後，老師把玻璃板拿下來，放在牆角的地方，比較好挖起來

成果展示~~
