2021年5月14日 星期五

1100514🎀能源動力專題-太陽能模型車研習




講師:阿蓮國中 太陽神洪于清老師👍


💗研習內容:

1.「車」與科技領域課程的連結

  -太陽能模型車活動介紹。

2.模型車零組件介紹。車體設計。

3.模型車體製作。零組件安裝。

4.模型車測試、修正。

5.競賽回饋


單晶矽 多晶矽 非晶矽太陽能板

太陽能板串聯電壓大轉速7.2Vx150mA

並聯電流大扭力大3.6Vx300mA


💗多種材質加工

壓克力、塑膠片(裝飾與固定底盤)、3D列印車架、冰棒棍、太陽板、鐵棒、碳纖維棒、銲錫、吸管 ,熱熔膠條、雷切密集板車輪 、螺絲 、膠帶、竹籤 、塑膠板、塑膠齒輪

上述材料許多可以用木材取代


👀馬達、齒輪、2mm鐵棒、太陽能板必須採購


💗工具:

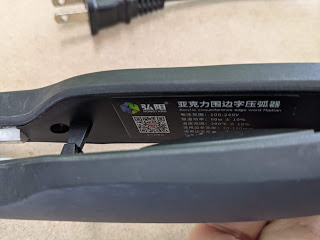

壓克力加熱器 ,剪刀 ,美工刀 ,熱熔膠槍, 電鉻鐵,斜口鉗,尖嘴鉗,直尺,簽字筆,鑽孔機


💗挑戰

平齒輪和冠狀齒輪的齒輪比

二片太陽能板串聯、並聯

變速箱前置、中置、後置

結構是否穩固、風阻、是否太高(卡住跑道)

機構間的摩擦力降到最低

配重 流體力學

其它探究


💗比賽

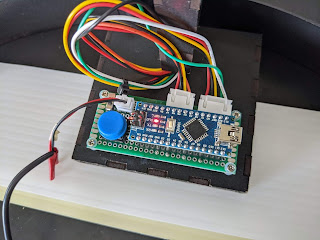

用arduino和超音波量測太陽車的時間

創意造形


💗起源高中職的太陽車競賽,洪老師將十幾年的比賽和教學經驗,從報名參賽只能陪賽,到多年改進打怪心路歷程拿到金牌,師生間充滿熱情十分勵志。


經過簡化變成生活科技非專課程-國二能源動力專題的教學,小小一台太陽能,包含許多面向,成本70-150元,70元的模式是把太陽能板當成教具借給學生,學生回家可以用用杜邦線做的快速頭,改成電池式的,滿足許多教學可能性,課程應該可以安排8-12節課。


提供多種材料準備來源,介紹各種零組件規格功能,方便有心教學的老師準備。


👉教學資源:

https://sites.google.com/csjh.kh.edu.tw/technology/%E9%A6%96%E9%A0%81/%E8%AA%B2%E7%A8%8B%E8%B3%87%E6%96%99?authuser=0


👉其它參考資料:瀚林版太陽能車

https://youtu.be/XTWlAZG683E

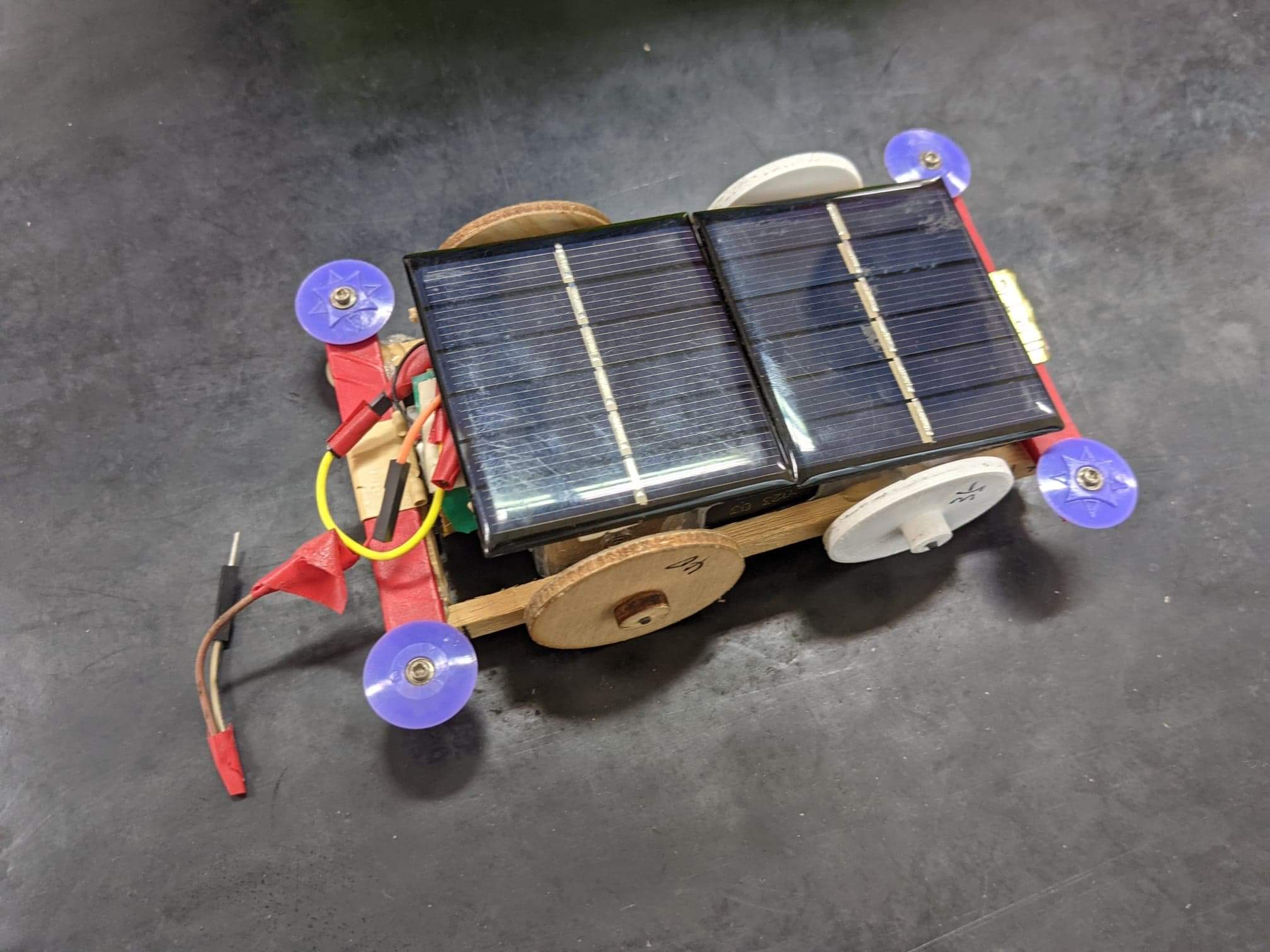

今天同時完成2台車😁,一台幫朋友組的,下午他要開會,就採用不同方式製作,皮帶輪螺帽我改成互咬。


1台車變速箱中置,太陽能板平放(較高),串聯模式

1台車變速箱後置,太陽能板斜放+風阻低),並聯模式


測試結果,齒輪比36:8,變速箱後置,太陽能板斜放,並聯模式較優,賽道一圈5.6秒。


比賽測試多賺一台太陽車材料,應該是好心有好報吧....🤩🤩


#紀錄文

#改車尬車

#綠能科技

#一顆馬達

#科技領域

#太陽能模型車

#西苑科技中心

#厲害的計時器

#材料選擇與加工

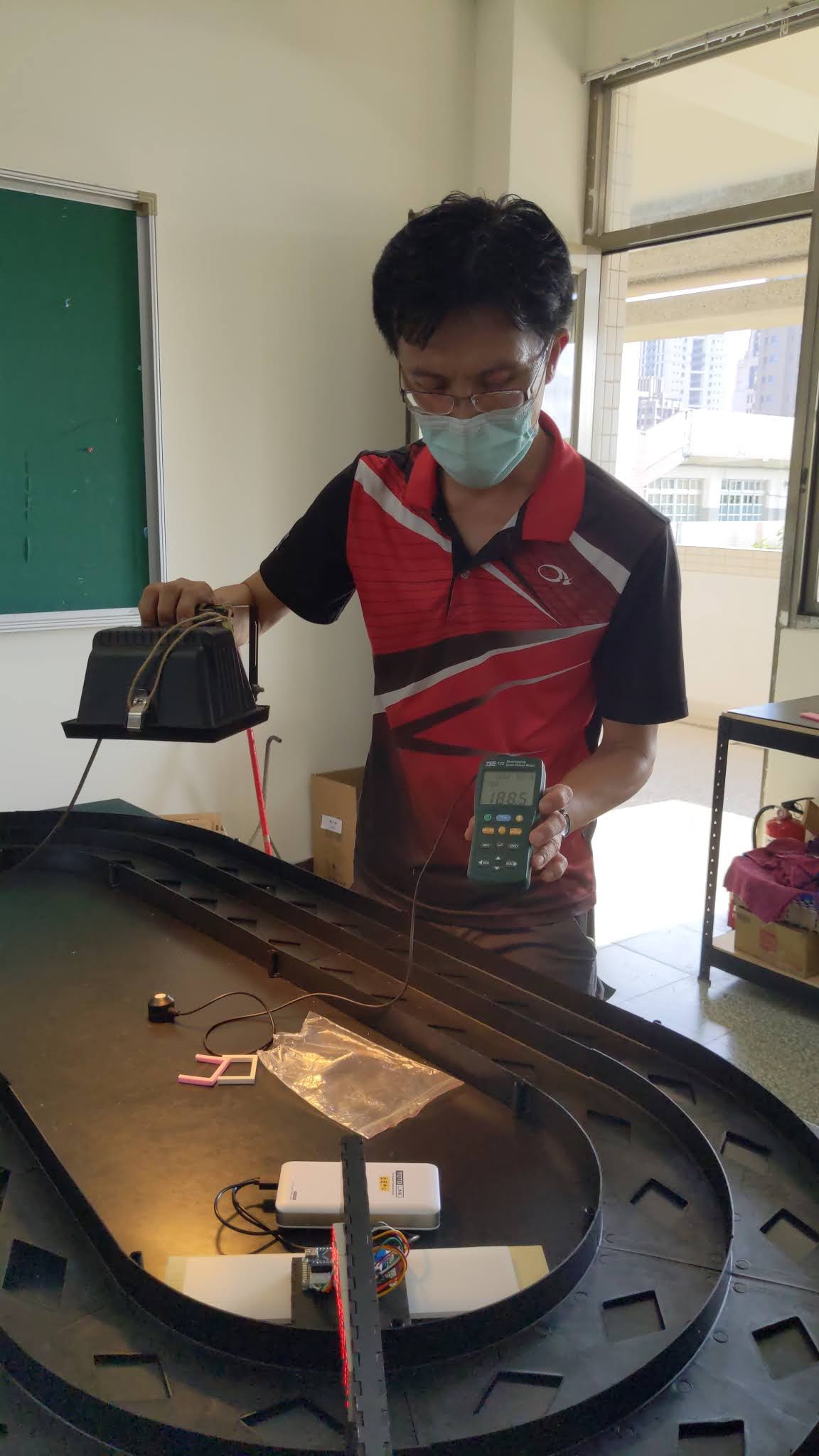

#拿鹵素燈也是技巧
