轉貼自許益綿
Q接線會有些問題

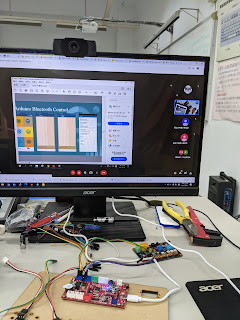

可事先拍照、或二組實物投影機
學員最好是雙螢幕
教材內容豐富
認識了好用的擴充板
Mblockly 5 V5 2.0簡介
說明M5與M3的差異
M3全載，燒錄時間較慢
M5可選擇，有線上及BrainGo小組雲端開發元件組
擴展包連結.......感謝湖南國小許銘堯老師架設
自己經驗.........到後來幾乎會用到線材
又不可能每次叫人來接(也幾乎找不到)
甚至太長會有電子耗損而訊號(電流電壓)消逝
杜邦線剛開始會緊，但久了就會鬆
加上時間久了，有時記憶模糊，腳位接錯不是燒了，就是沒反應
習慣上自製教具都會加防呆固定
自製手機掃碼藍芽配對APP利用APP Inventor 2自製APP
安裝關鍵：""允許" + "繼續安裝"
了解BrainGo的腳位圖及各腳位的共用特性
開發板GND夠多，在數量範圍內省去接麵包板共地的問題
1。迴路
2。感應元件供電

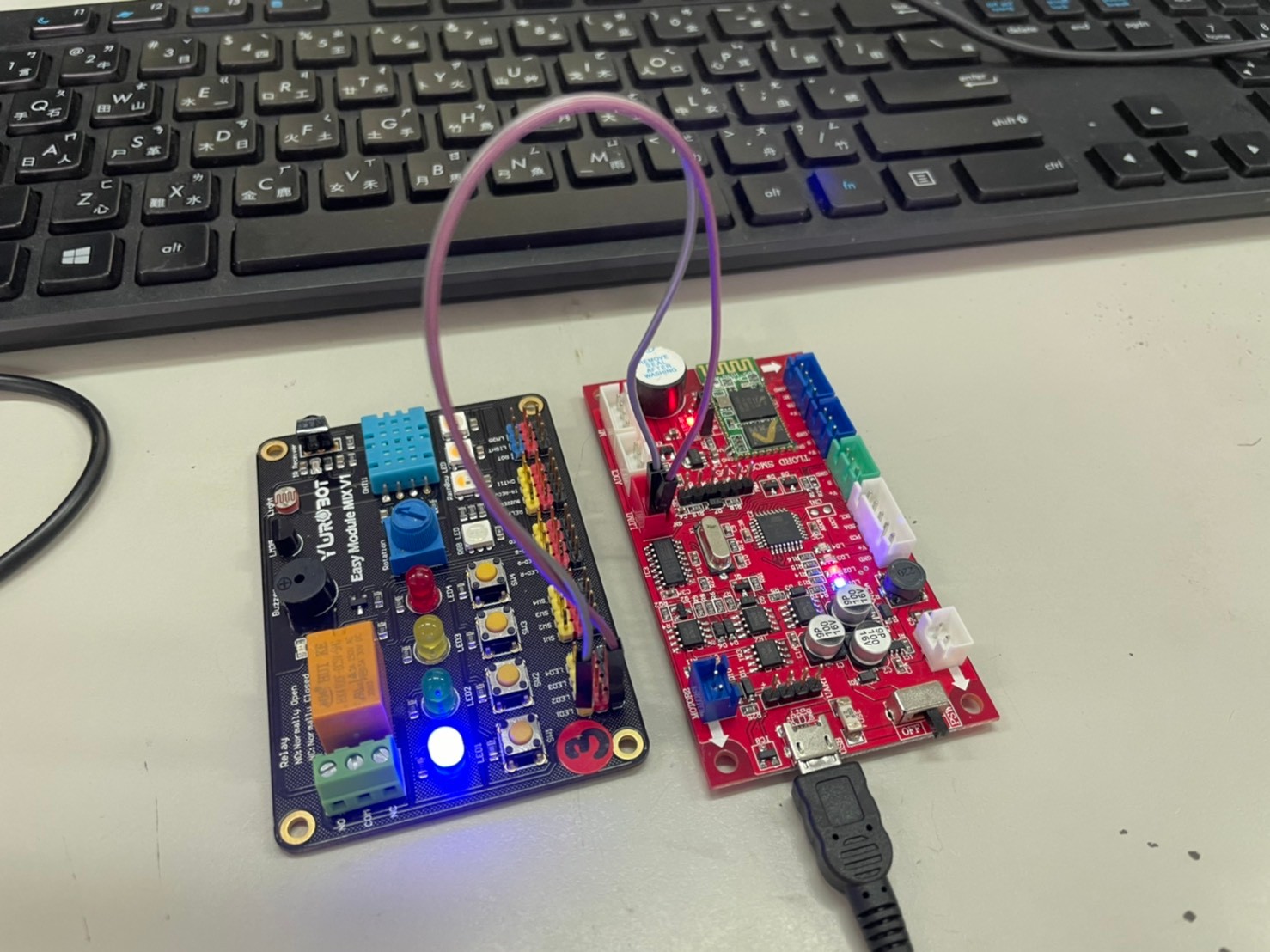

MIXV1有著各種感應元件
管理單純，收納方便
更不用外接一堆電阻
在IOT中，可以點燈，便可透過繼電器來作控制
1.亮燈
2.閃爍
線路接法注意事項???????
點第一顆LED燈
跑馬燈練習
1.利用高電位(1)與低電位(0)排成LED燈陣
2.時間控制呈現成果
自訂積木
群組化動作
呼吸燈
1.了解pwm腳位及數位腳位的差別
時間：300%
利用高電壓時間來"模擬"平均電壓
例如：最高電壓為5V，高電壓通電時間比為75%(25%不通電)
5*0.75=3.75
2.LED最大值255
按鈕
1.點亮LED及音效
2.控制跑馬種類
3.其他控制
三色彩燈
延伸集應用5050LED(許銘堯老師編輯)
下載APP+藍芽傳輸
用手機到安卓商店尋找1.作為序列埠傳訊
2.手機控燈(電器開關)
3.語音聲控
4.找出BrainGo背面藍芽數據
測試藍芽傳輸
1.文字
2.傳輸類比訊號(可變電阻，光敏電阻)
利用手機/平板APP接收
3.光敏電阻控燈(依實際情況調整亮燈數值)
外接溫濕度傳感器DHT11+文字組合
內建有溫度計
外接溫濕度計練習資料文字結合
手機搖控
1.透過手機監控訊號
2.透過手機按鈕控制
3.透過手機語音控制
可變電阻調LED燈
1.開啟序列埠監看數值
2.PWM 0-255
3.可變電阻0-1024
4.利用映射(MAP)轉換數值呈現
5.可串上led燈陣(跑馬)
可變電阻調SG90
1.套用延伸集(許銘堯老師編寫)
2.硬體不變利用arduino IDE編寫，測試
各種程式
建議自我挑戰，不要直接下載
可參考測試程式(解答都照相)
相關示範影片
HC-SR501人體紅外線感應
題外延伸.....
用現有方塊積木組合
(比較腳位差異~)
